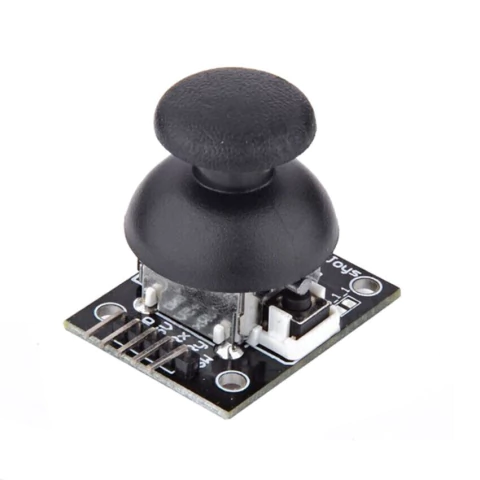

Joystick Analógico 3 Eixos

Este Joystick tem seu princípio de funcionamento através do controle de 2 potenciômetros e um botão. Duas das entradas dos potenciômetros referem-se aos eixos X e Y, sendo que o botão quando pressionado refere-se ao eixo Z. Logo este Joystick contém o total de três interfaces de entradas que são utilizadas para conectar ao eixo X, Y e Z.

Este modelo com menos pinos torna-se uma ótima opção para projetos com Arduino pois evita muitas conexões, podendo ser usado como mouse, controle de robôs, games, joystick ps2 e projetos em geral.

Especificações:
– Tensão de Operação: 3,3-5V
– Marca: Keyes
– Modelo: KY-023
– Fácil instalação: 4 Furos
– Dimensões: 37 x 25 x 32mm
– Peso: 15g

Pinagem:
– +5V: 3,3-5V
– GND: GND
– VRx: Saída Analógica Eixo X
– VRy: Saída Analógica Eixo Y
– SW: Saída Digital Eixo Z

Blog:
– Módulo Joystick com Arduino Uno


Acompanha:
01 – Joystick Analógico 3 Eixos
