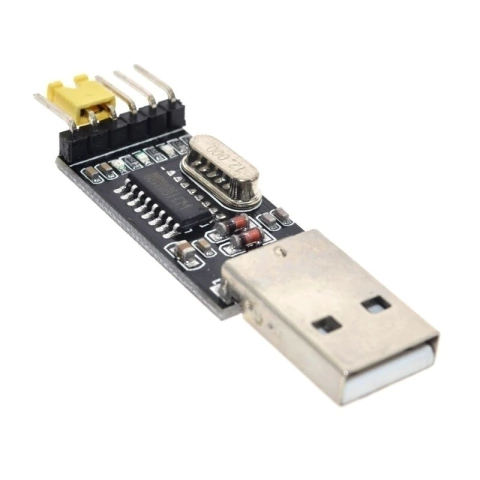

Módulo Conversor USB Serial TTL CH340

O Módulo Conversor USB Serial TTL CH340 é baseado no chip CH340G, o qual permite que sinais da porta USB sejam convertidos em sinal serial de nível TTL, facilitando a comunicação entre computadores e plataformas microcontroladas que não possuam conversor USB serial integrado na placa, como por exemplo, o Arduino Pro Mini ou a ESP32-CAM.

Pode ser utilizado em comunicação UART simples, ferramentas de depuração em terminal UART ou conversão de sinal USB em sinal TTL.

O diferencial desse módulo conversor está na possibilidade de alterar a posição do jumper presente na placa para que o nível TTL possa operar em 3,3 ou 5 Vdc. Se o jumper estiver conectado entre o 5V e VCC, o sinal TTL será de 5V, caso o jumper esteja entre o VCC e o 3V3, o sinal TTL será de 3,3V. Desta forma, você pode utilizar o adaptador em plataformas com níveis de sinal TTL distintos.

Especificações:
– Controlador: CH340G (Datasheet)
– Tensão de operação: 5 Vdc
– Tensão de saída: 3,3  ou 5 Vdc
– Jumper para alterar o sinal TTL (3,3 ou 5 Vdc)
– LED indicador para presença de tensão
– LED indicador TXD e RXD
– Dimensões (CxLxA): 46 x 14 x 6 mm
– Peso: 3 g

Acompanha:
01 – Módulo Conversor USB Serial TTL CH340
