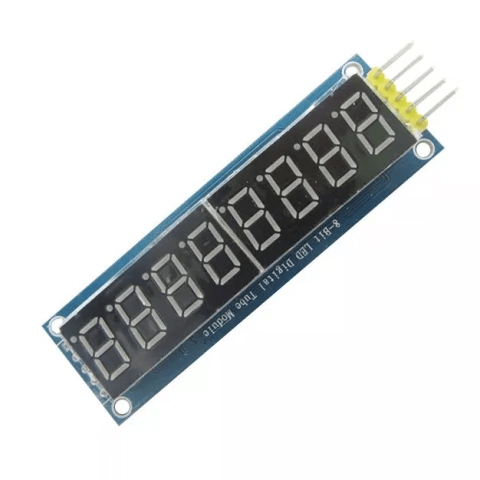

Módulo Display 7 Segmentos 8 Dígitos com MAX7219

Este Módulo Display LED 7 Segmentos 8 Dígitos com MAX7219 simplifica muito o processo de conexão, pois os displays de 7 segmentos são componentes que exigem, por padrão, muitos pinos para conexão ao microcontrolador.

No caso deste módulo display LED 8 dígitos a conexão à um microcontrolador como o Arduino, por exemplo, utiliza apenas 3 pinos de dados, mais a alimentação de 5V. O CI controlador MAX7219 recebe os dados do microcontrolador e se encarrega de acionar o display correspondente. Dessa forma, não só a conexão como a programação são feitas de forma muito mais rápida e prática.

Esse módulo ainda pode ser ligado em cascata, formando painéis maiores.

Especificações:
– Controlador MAX7219 (datasheet)
– Alimentação: 5V DC
– Display 7 segmentos 8 dígitos catodo comum
– Permite ligação em cascata
– Dimensões: 82 x 18 x 14mm

Pinagem:
– VCC: VCC
– GND: GND
– DIN: Dados
– CS: Load
– CLK: Clock

Blog:
– Módulo display 7 segmentos 8 dígitos com MAX7219

Acompanha:
01 – Módulo Display 7 Segmentos 8 Dígitos com MAX7219
