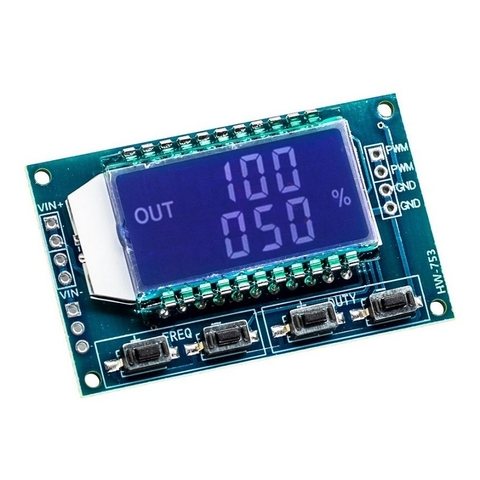

Módulo Gerador PWM 1Hz-150kHz com LCD

O Módulo Gerador PWM 1Hz-150kHz com LCD é um gerador de pulso de frequência PWM ajustável de 1 Hz à 150 kHz, com a capacidade de gerar pulsos de onda quadrada. Pode ser utilizado em teste e desenvolvimento, em drivers para motores de passo, em modulação PWM para controle de cargas DC como LEDs, motores, aquecedores, etc.

A frequência e o duty cycle dos pulsos gerados podem ser ajustados através dos botões ou da porta serial, podendo ser visualizado no display LCD. A tensão dos pulsos varia de acordo com a tensão de entrada, o módulo opera com pulsos entre 3,3 e 30 V.

Modo de usar:

Para controlar o Gerador de PWM com LCD através da porta serial utiliza-se os seguintes parâmetros:

Baud rate: 9600 bps;
Número de bits: 8;
Stop bit: 1;
Sem check ou flow control.

Para ajustar a frequência dos pulsos:

F101: ajusta a frequência para 101Hz (de 001 à 999);
F1.05: ajusta a frequência para 1.05kHz (de 1.00 à 9.99);
F10.5: ajusta a frequência para 10.5kHz (de 10.0 à 99.9);
F1.0.5: ajusta a frequência para 105kHz (de 1.0.0 à 1.5.0).

Para ajustar o duty cycle:

DXXX: Ajusta o duty cycle para XXX (de 001 à 100). Exemplo: “D050” deixa o duty cycle em 50%.

Especificações:
– Modelo: HW-753
– Alimentação: 3,3 à 30 VDC
– Faixa de frequência: 1 Hz à 150 kHz
– Precisão da frequência: 2 % para todas as escalas
– Ajuste do ciclo de trabalho: 0 à 100 %
– Amplitude do pulso: VCC
– Interface serial: UART TTL 5 V
– Tensão de saída depende da entrada
– Precisão da frequência: ± 2 %
– Corrente de saída: entre 5 mA e 30 mA
– Temperatura de operação: -20 à 70 °C
– Padrão de comunicação: 9600 bps
– Bits de dados: 8 bits
– Dimensões do display LCD: 34 x 20 mm
– Dimensões do módulo: 52 x 32 x 10 mm
– Peso: 15 g

Acompanha:
01 – Módulo Gerador PWM 1Hz-150KHz com LCD
