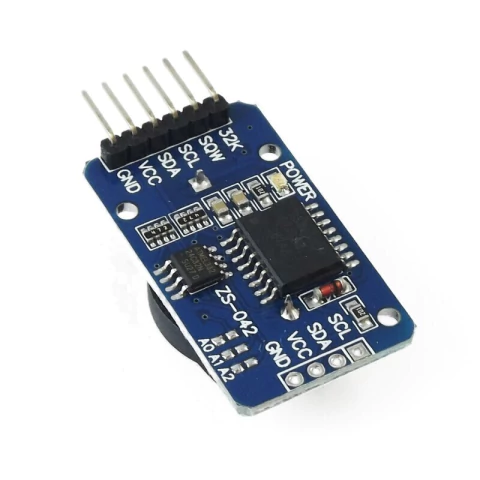

Real Time Clock RTC DS3231
O Real Time Clock (RTC) DS3231 é um relógio de tempo real de alta precisão e baixo consumo de energia. Em sua placa vem embutido um sensor de temperatura e um cristal oscilador para melhorar sua exatidão.
Este módulo DS3231 é capaz de fornecer informações como segundo, minutos, dia, data, mês e ano. Correções como meses com menos de 31 dias e anos bissextos são corrigidos automaticamente e pode operar tanto no formato 12 horas como 24 horas.
O módulo requer uma bateria de lítio CR2032 (vendida separadamente neste link). Em caso de falha de energia, o DS3231 acionará automaticamente a bateria para evitar perda de dados. Endereço e informações são transferidas via protocolo I2C.
Especificações:
– Tensão de operação: 3,3-5V
– Chip: DS3231 (datasheet)
– Computa segundos, minutos, horas, dias da semana, dias do mês, meses e anos (de 2000 a 2099)
– Sensor de temperatura com ± 3 °C de exatidão.
– Chip de memória: AT24C32 (capacidade de 32K bytes que podem ser usadas como RAM extendida do microcontrolador)
– Interface I2C
– Circuito de detecção de falha de energia
– Consome menos de 500nA no modo bateria com oscilador em funcionamento
– Faixa de temperatura: 0 a 40°C
– Dimensões: 38 x 22 x 14mm
– Peso: 8g
Blog:
– Relógio com display LCD 128x64 e módulo RTC DS3231
Acompanha:
01 – Real Time Clock RTC DS3231
