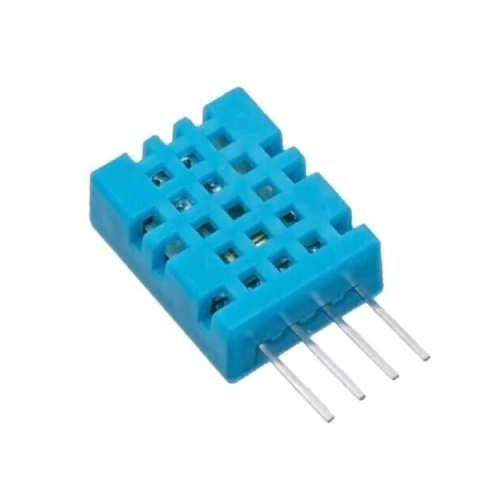

Sensor de Umidade e Temperatura DHT11

O DHT11 é um sensor de temperatura e umidade que permite fazer leituras de temperaturas entre 0 a 50 graus Celsius e umidade entre 20 a 90%, muito usado para projetos com Arduino.

O elemento sensor de temperatura é um termistor do tipo NTC e o sensor de Umidade é do tipo HR202, o circuito interno faz a leitura dos sensores e se comunica a um microcontrolador através de um sinal serial de uma via. Confira a pinagem nas imagens.

Especificações:
– Modelo: DHT11 (datasheet)
– Faixa de medição de umidade: 20 a 90% UR
– Faixa de medição de temperatura: 0º a 50ºC
– Alimentação: 3-5VDC (5,5VDC máximo)
– Corrente: 200uA a 500mA, em stand by de 100uA a 150 uA
– Precisão de umidade de medição: ± 5,0% UR
– Precisão de medição de temperatura: ± 2.0 ºC
– Tempo de resposta: 2s
– Dimensões: 23 x 12 x 5mm (incluindo terminais)

Blog:
– Sensor de umidade e temperatura DHT11
– Display LCD Nokia 5110 e Sensor de temperatura DHT11

Acompanha:
01 – Sensor de Umidade e Temperatura DHT11
